广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

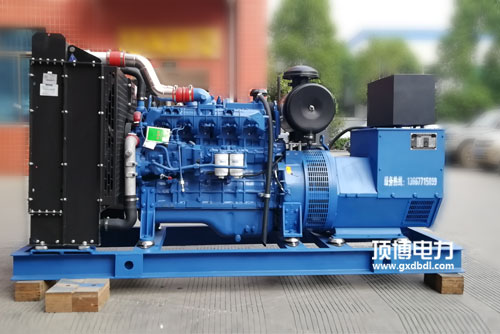

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接插件序号顺序	常闭触点号码	能力	表示
5号接线端子	101、106	24v电源零线、穿越火工作输出	有源輸出，1A AC220v
	101、106	I路的工作交流电源零线、cf輸入	AC 220V
	104. 105	II路本职工作24v电源零线、火线零线輸入	AC 220V
2号绝缘端子	201、206	新开业为无源调节，关闭为有源调节	详细SYK1型
	202	静态无源操作信息填写公益性端
	203	与202关闭后L路分闸
	204	与202倒圆角后O路重合闸	I/II路分闸
	205	与202关闭后II路分闸
3号接线鼻子	301. 306	未动用，内层已直连	400A上文装配线
	302	无源的位置反馈机制的信号打印输出通用端	基本上型为有源输入，其他形号为无源输
	303	I路分闸后与302合拢
	304	0路重合闸后与302关闭
	305	II路重合闸后与302闭锁
9号接线鼻子	401.406	未运用，内部组织已直连	400A以上的配置
	402.403	I路送电后倒圆角	无源1A AC220V
	404.405	II路送电后倒圆角	无源1A AC220V
5号接线端子排	501-506	自界定的信号工作输出端	400A之上选装无源1A AC220v
