今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

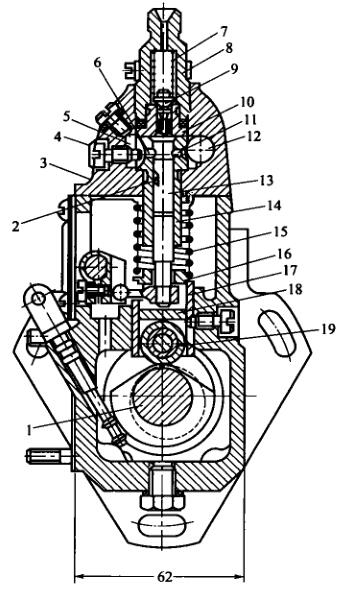

   I号喷油泵的分泵构造图

1-低压石油管道管管接头; 2-冒油阀; 3-冒油阀门法兰; 4,14-进油螺丝; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵扭簧; 8-油门撑杆;  9-调臂; 10-凸轮机构轴; 11-稳定接盘; 12-石油管道泵弯矩轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-win7驱动盘; 18-从动盘; 19-泵壳; 20-滑套; 21-校准扭簧; 22-油位优化螺丝; 23-怠速急停开关螺丝; 24-髙速急停开关螺丝; 25-变速手柄; 26-变速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总体的最主要妙用是确定提供的油始于时间表的精确性性，这对多缸汽油机机所说，更加确定各缸提供的油时间表的同步性。起确定意义的布位是滑轮下部分到修整垫件上品面的高宽比H。当喷真空泵凸轮轴轴伞齿与曲轴伞齿对于地点某种时，H越大，齿轮泵闭合进油孔的时间表太早，提供的油始于时间表也太早。进而，H越小，提供的油始于时间表越时间延迟。对此要通过定制和试验台定下适当的滑轮体岗位高宽比H，以确定提供的油始于时间表的精确性性。

1-气缸轴; 2-注塞泵泵斜槽; 3-泵盖; 4-手机定位螺丝钉; 5-回油道; 6-回油孔; 7-脸上油多阀气板弹簧片; 8-脸上油多阀紧座;  9-脸上油多阀; 10-脸上油多高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵泵; 14-注塞泵泵套简;  15一注塞泵泵气板弹簧片; 16-气板弹簧片座; 17-挺柱体:; 18-垫铁; 19-滚珠

  来说多缸机，各分泵的H值应一样。整改垫铁在喷高压油泵生产时均已调好，不适合随意对调。垫铁是用耐损伤情况装修材料制作而成的齐头并进行调质处理以增强氏硬度，所以安全实用中不适合损伤情况。如长期限安全实用后损伤情况较多，可换面安全实用。

  喷液压液压高压油泵泵体分上几部分，喷液压液压高压油泵上体使用装注塞泵偶件及有油阀偶件，下身使用装凸轮机构轴、滑轮体和输液压液压高压油泵等。泵体前侧的中部会开检视窗孔，能够观察和修正泵剩余油。中下部有检视发动机油面的检视孔。喷液压液压高压油泵上体中含一件油道，与各注塞泵套筒在外面的环型油槽相联。环型油槽则与注塞泵套筒上的进、回油孔相联。由输液压液压高压油泵供来的压差大油确认进输油管线连接头线连接头进人油道中。油道中的重油发动机压由装在回输油管线连接头线连接头内的回油阀调整，一规定坚持在5～10kPa超范围内。液压过低，在注塞泵下进行时，重油发动机不在短时间内确认进油孔进人注塞泵上半部油腔。当剩余油太过而使液压提高时，剩下的重油发动机会顶开回油阀涌入重油发动机细滤器中。
