本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机带发伺服电汽轮机配电设备箱的的功效： 1、合理的的分摊能量补充。 2、更方便对三极管的升降操作步骤。 3、有较高的安会保护档次，能形象直观的出现用电线路的导通动态。

项目名称：656KW柴油车发马达组工作机组单机配电箱主要元件明细清单
变电源箱一般元器件封装明细单
编号	简称	型號要求	公司的	用量	企业
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	发同步电热泵机组热泵机组把握器	HGM6110	只	1	众智
3	风能发电动机转速比掌控器	C2002	只	1	孚创
4	直流电开关电源摸块	DC24V	只	1	众智
5	不同规格的中小型中部继电热器	HH54P    DC24V	只	2	正泰
6	中小型中心继小家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

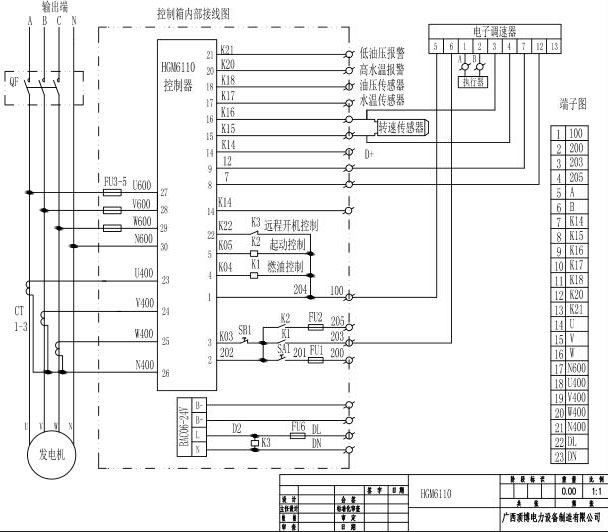

656KW广西顶博发电机组制造单机配电箱元件线路图
